产品简介

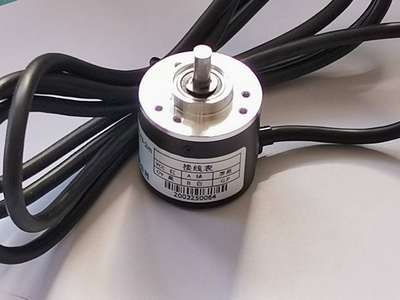

    测速传感器（俗称测速编码器）安装在皮带机尾部滚筒，测速大直径滚筒或测速滚轮上，测速滚筒/滚轮安装在回程皮带的上表面，消除了皮带打滑造成的影响。该测速传感器为数字式无炭刷脉冲发生器，皮带运行时，速度传感器发出一系列速度脉冲，每一个脉冲代表皮带行程的一个单位长度，脉冲频率和皮带速度成正比。

适用范围

       JH-Z38S6型速度传感器具有结构简单，操作方便，便于系统管理等，广泛应用于电力、冶金、煤炭、化工、食品、烟草、建材、港口等行业的称重给煤机、电子皮带秤、螺旋称重给料机、配料秤、称重给料机设备。

功能特点

激励电压：24VDC±5%；

软连接技术，更有效地保护了测速度且提高了设备的使用寿命。

测速传感顺软连接、万向节、关节轴承等皮带秤配件。

无碳刷脉冲发生器，不需调整，无需维修；

封闭性能好，适用于户外安；

适应温度：－20℃～60℃；

铸铝外壳，具有良好的屏蔽性

温度灵敏度：零值时为±0.0003% ，满值时为±0.0004%

速度传感器接线方法：

接线：打开盖子，按图标识接线，接线后盖好上盖。注意上盖和接线口的密封。

将安装支架架焊接在机架上，速度传感器固定在支架上；

使用软连接把速度传感器和测速滚筒轴心连接起来，保持速度传感器轴心与测速滚筒轴心在一条线上；另一端连接称重仪表9、10/11号端子安装说明书接线；

工作条件和安装条件

环境温度：-32℃—-60℃

电源电压：24VDC（±10%、-15%）、50HZ（±2%）

主要参数

空心轴内径：φ6

电源电压：12VDC;15VDC,24VDC

消耗电流：≤150mA

输出电压：0.5V～10.0V

响应频率：8.5KHz

允许机械转数：≤1000r/min

启动力矩：1×102  N.m

使用温度：-10℃～70℃

相对湿度：≤95

构造：防尘

重量：0.2Kg
